GRIGLIE OLEODINAMICHE – MODELLO CMR

Griglia CMR Cassone

Fig. 1

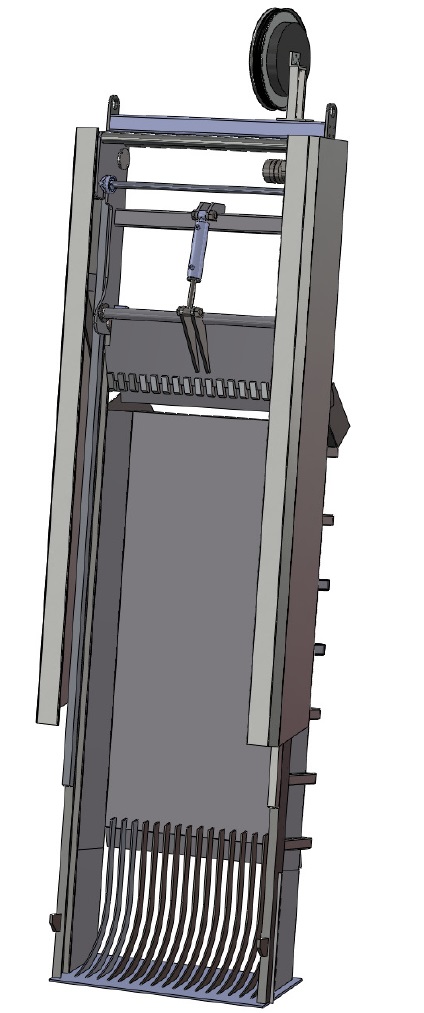

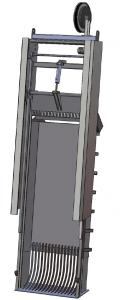

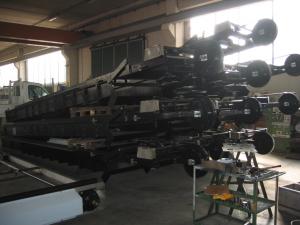

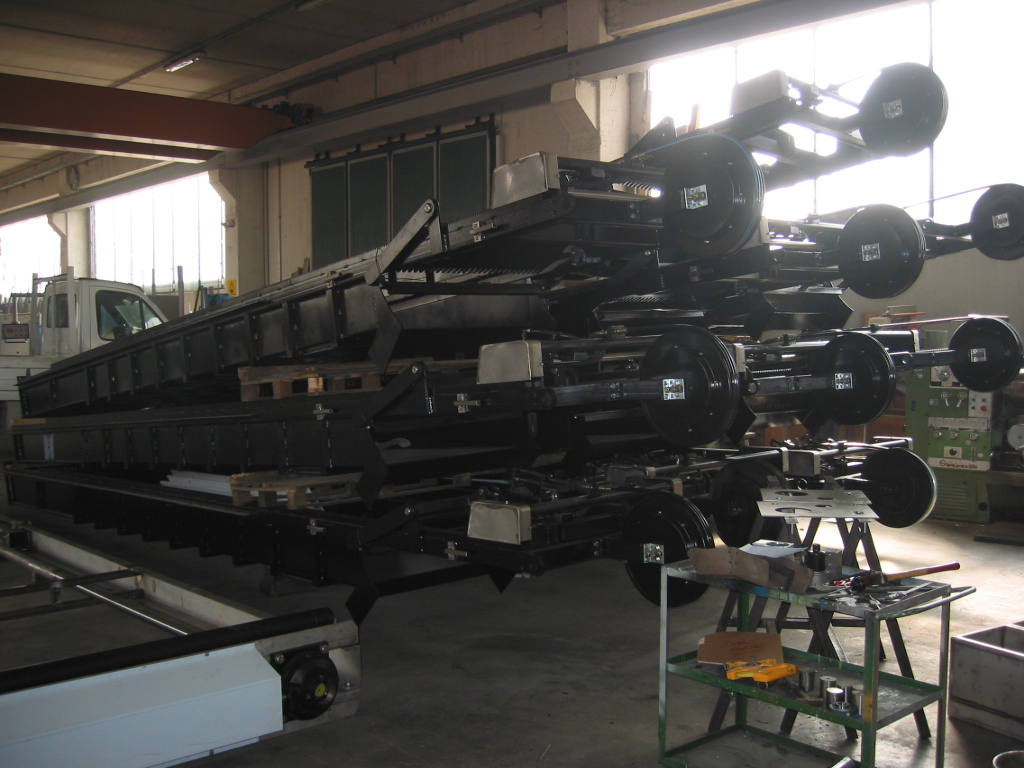

Le griglie modello CMR sono adatte per la grigliatura fine, media e grossolana di canali con elevata profondità e larghezza medio-piccola.

Sono composte da una struttura fissa, detta “cassone” e da una parte mobile, il “carrello”.

Il cassone (Fig.1) è composto dalla sezione barrata, una lamiera di contenimento, un raschiatore e dalle guide di scorrimento.

Griglia CMR Carrello

Fig. 2

Sul carrello (Fig.2), azionato da un motore idraulico, sono montate le ruote, il pettine rotante e i relativi cilindri per la movimentazione.

Questi modelli sono progettati per l’installazione in canale e vengono posizionati con un inclinazione di 15° rispetto alla verticale.

La sezione filtrante per una grigliatura media o grossolana (Mod. CMR) è costituita da piatti di acciaio saldati direttamente alla struttura (Fig.3); nel caso fosse necessario l’accesso al canale a valle dello sgrigliatore viene fornita una serie di pannelli removibili, normalmente fissati alla struttura tramite adeguati bulloni. Nel caso di una grigliatura fine (Mod. CMRF – luce inferiore ai 10mm) viene impiegato un pannello di acciaio inox formato da barre a profilo trapezoidale (Fig.4) (dimensioni bxh 3×5 mm) debitamente rinforzato.

Griglia CMR Barre

Fig. 3                                                                                                              Fig. 4

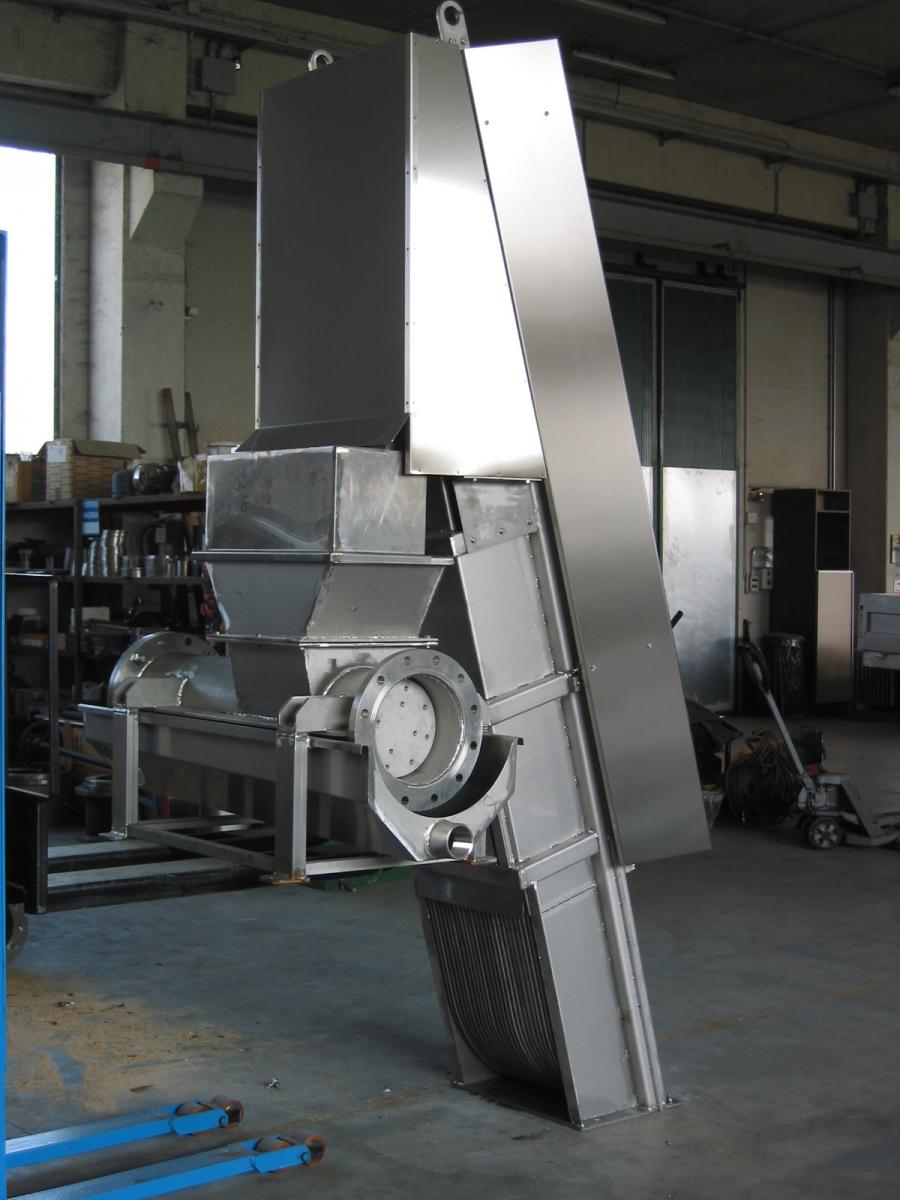

La macchina è dotata di appositi carter di protezione in acciaio inox.

Particolare importante è l’assenza a bordo macchina di apparecchiature elettriche consentendo così una più sicura installazione soprattutto in ambienti umidi, con pericolo d’allagamento o in zone con pericolo d’esplosione. (ATEX)

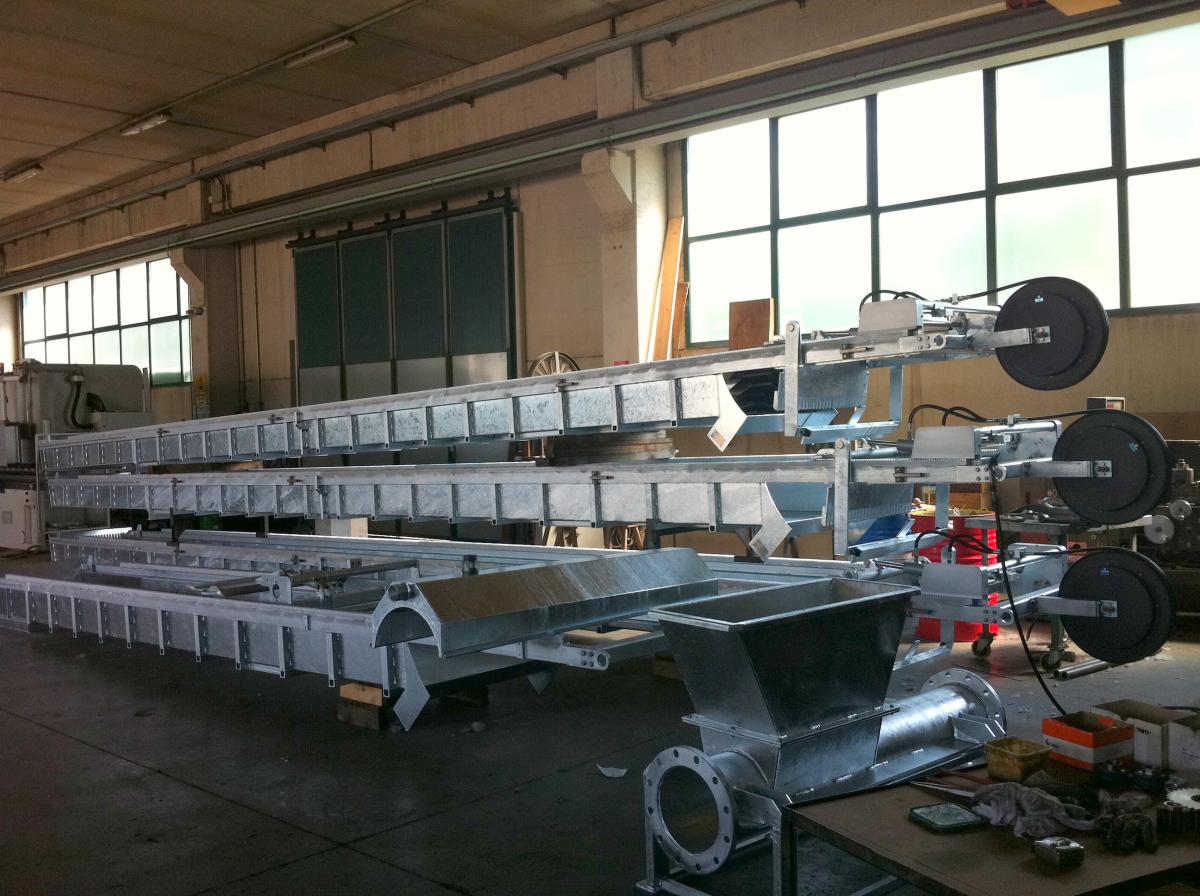

La griglia può essere costruita in acciaio semplice, con ciclo di verniciatura poliuretanica o con zincatura a caldo, o totalmente in acciaio inox, AISI 304 o AISI 316.

Sono inoltre disponibili vari optional per migliorare il funzionamento e la gestione.

La macchina è fornita con il marchio CE e certificato di collaudo interno.

Funzionamento della griglia

Griglia CMR Trasmissione

Fig. 5

Le griglie della serie CMR sono dotate di un motore idraulico che trasmette il moto al carrello mediante ingranaggi (Fig.5), l’attuazione del motore oleodinamico avviene mediante il pompaggio di olio da una centralina idraulica esterna, gestita da un quadro elettrico che garantisce la segnalazione degli allarmi e il funzionamento in locale (con cicli di pausa lavoro automatici o avvio manuale) o con comando da stazione remota.

Fasi del ciclo di funzionamento:

  • Avvio macchina; (carrello in alto)
  • Apertura pettine;
  • Discesa;
  • Chiusura pettine;
  • Inversione senso di marcia;
  • Salita;
  • Scarico materiale tramite raschiatura pettine;
  • Fine ciclo;

All’avvio il carrello si trova sempre nella parte alta della macchina, nonostante ciò per sicurezza viene dato il comando di salita, quando la pressione raggiunge un determinato valore il quadro elettrico da il consenso alla centralina per l’inversione di marcia; il pettine inizia la fase di apertura e la completa prima di procedere con la discesa, quando il carrello raggiunge il fondo un altro picco di pressione fa richiudere il pettine e invertire la marcia; nella zona di scarico un raschiatore metallico espelle il materiale grigliato dal pettine e lo fa cadere all’interno di un cassonetto o di un sistema di evacuazione.

Griglia CMR Pettine fine

Fig. 6

Per le griglie modello CMR il pettine rotante è dotato di denti di acciaio (Fig.2) che scorrono all’interno delle barre quando il pettine si chiude, mentre per le versioni CMRF una lama di ottone (Fig.6) raschia direttamente il pannello garantendone una completa pulizia.

 – Scarica qui la scheda tecnica –

 – Scarica qui il modulo da compilare per la richiesta d’offerta –

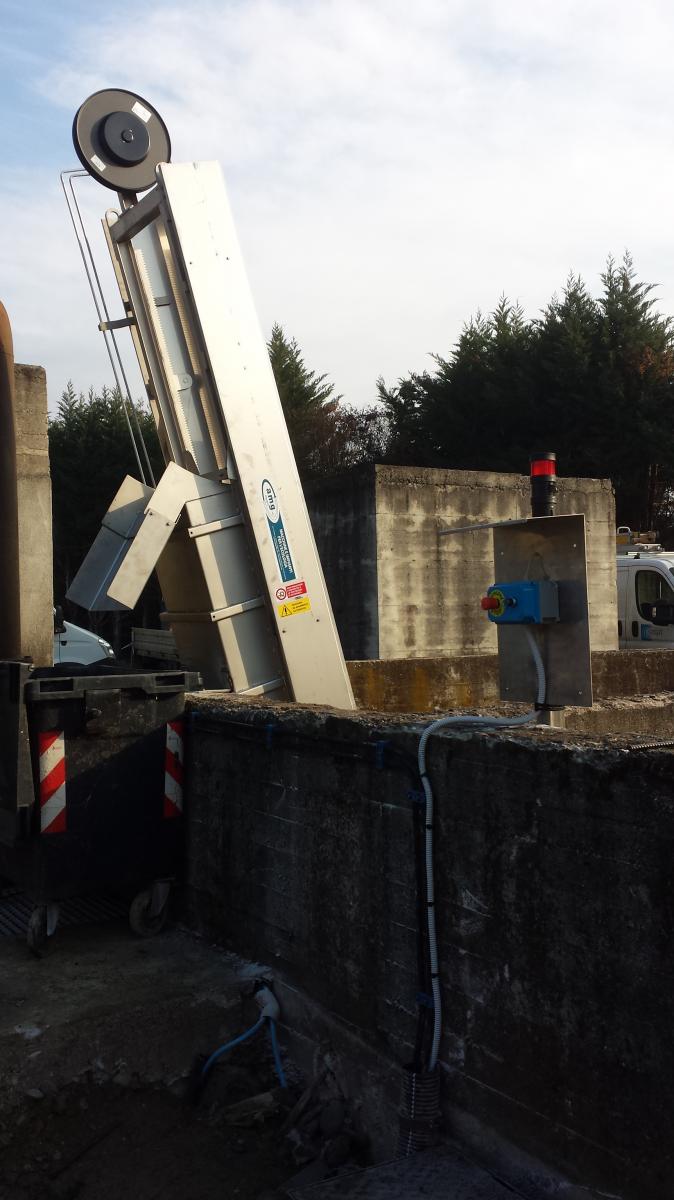

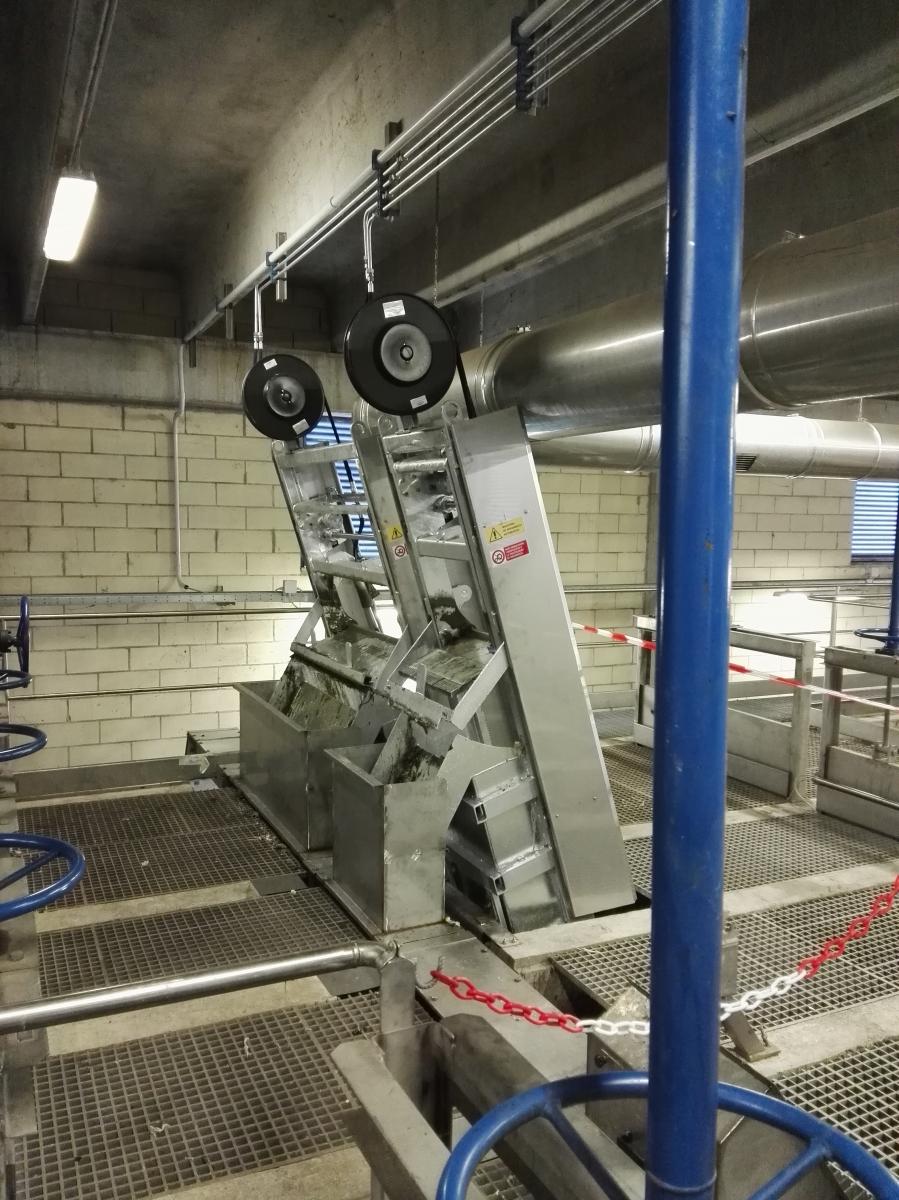

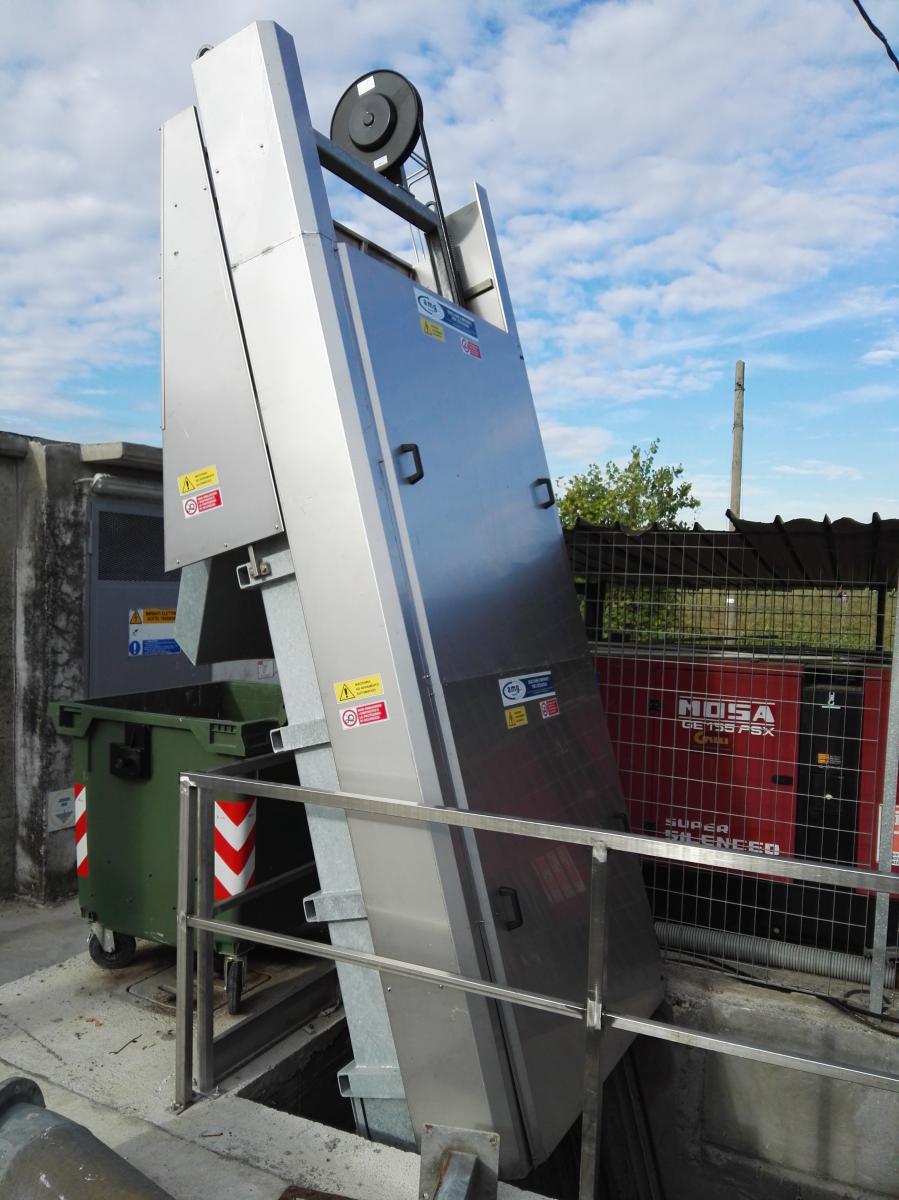

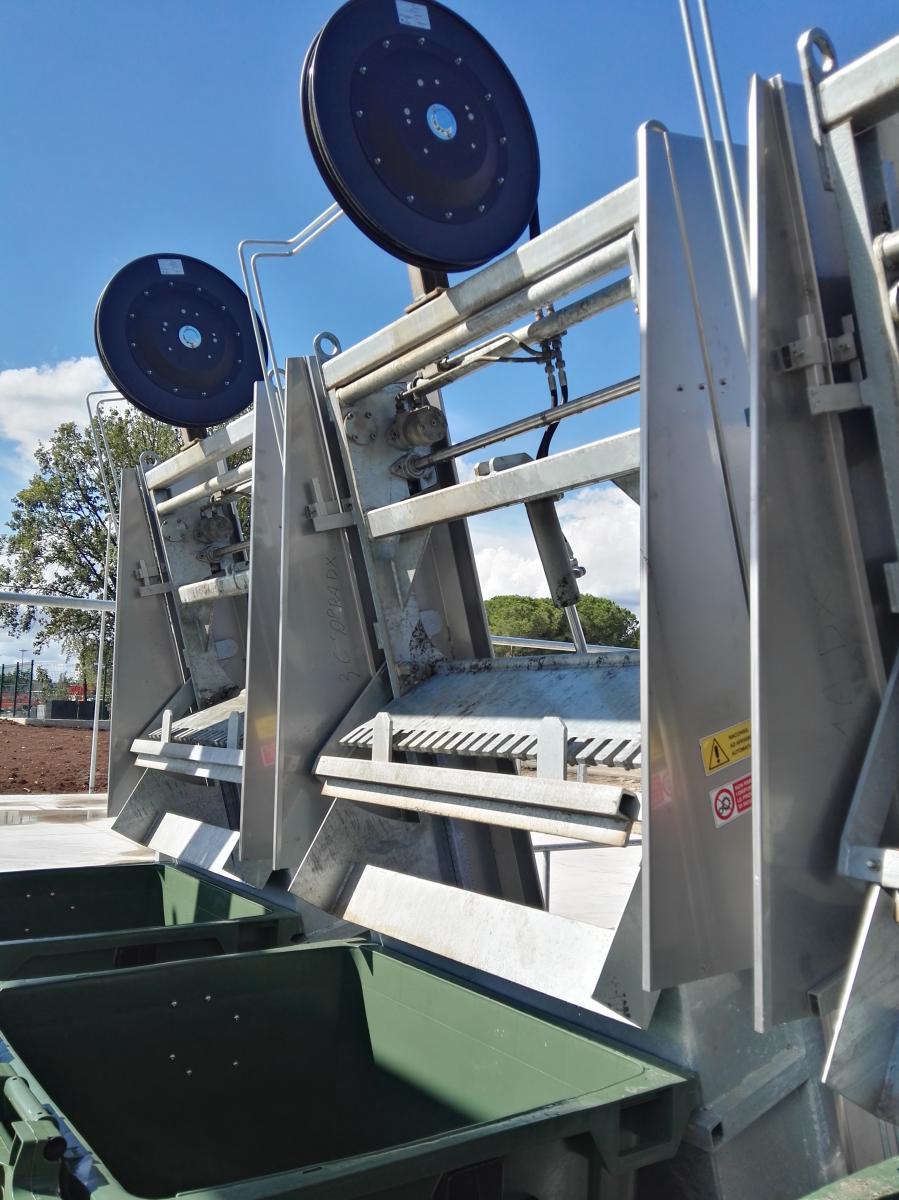

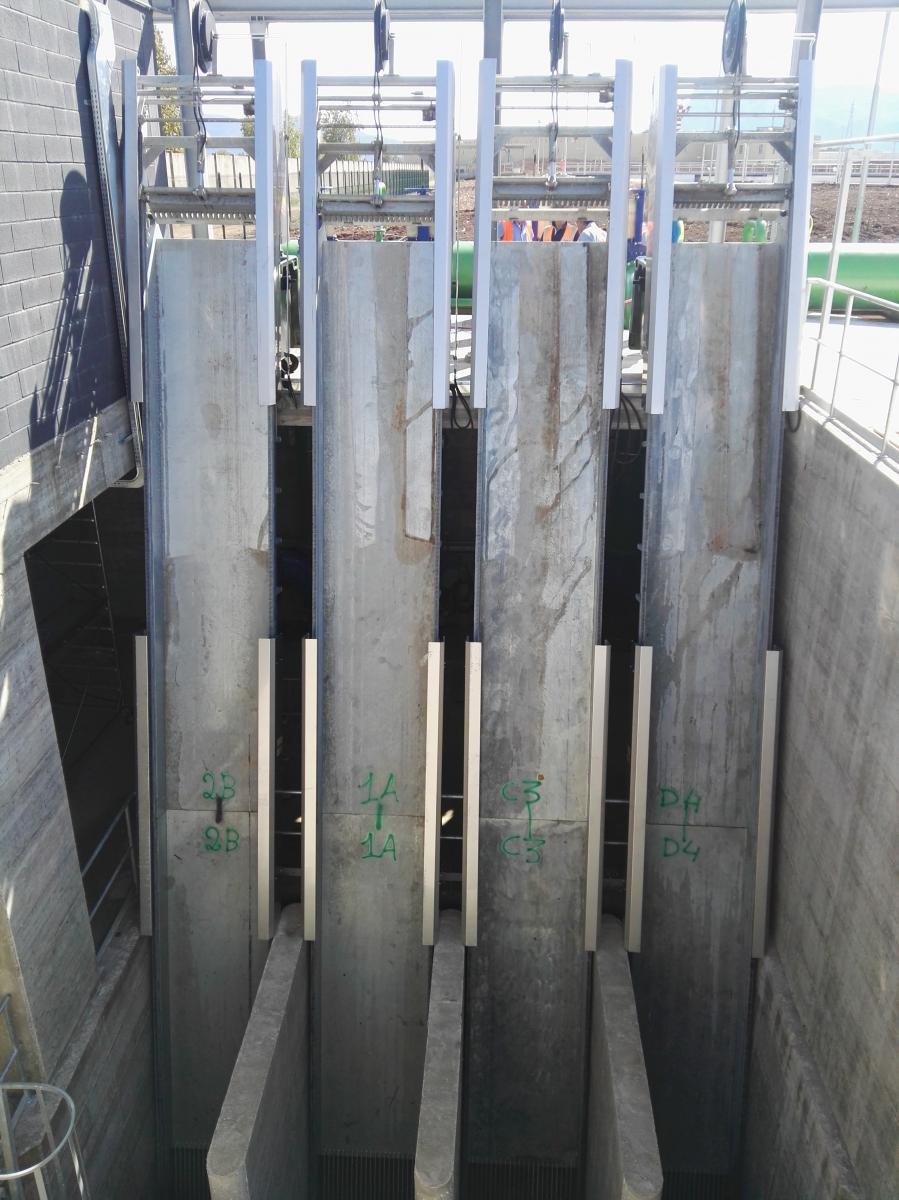

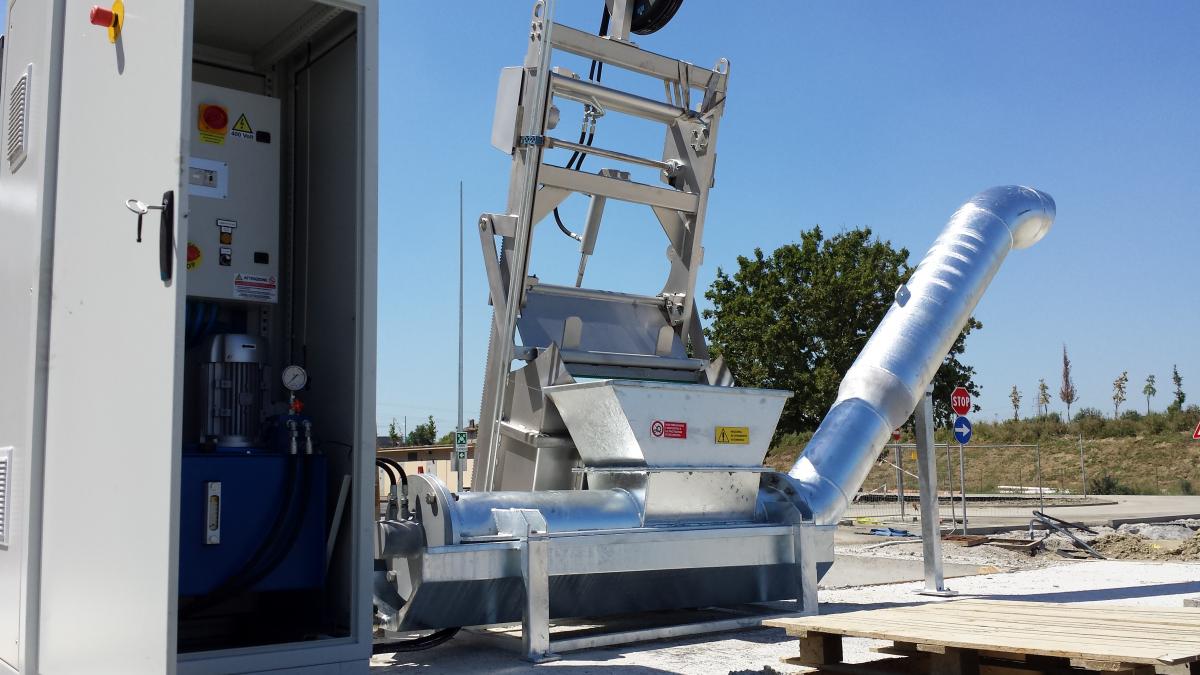

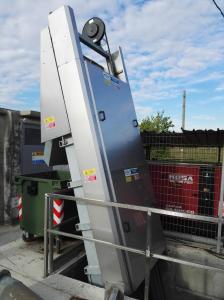

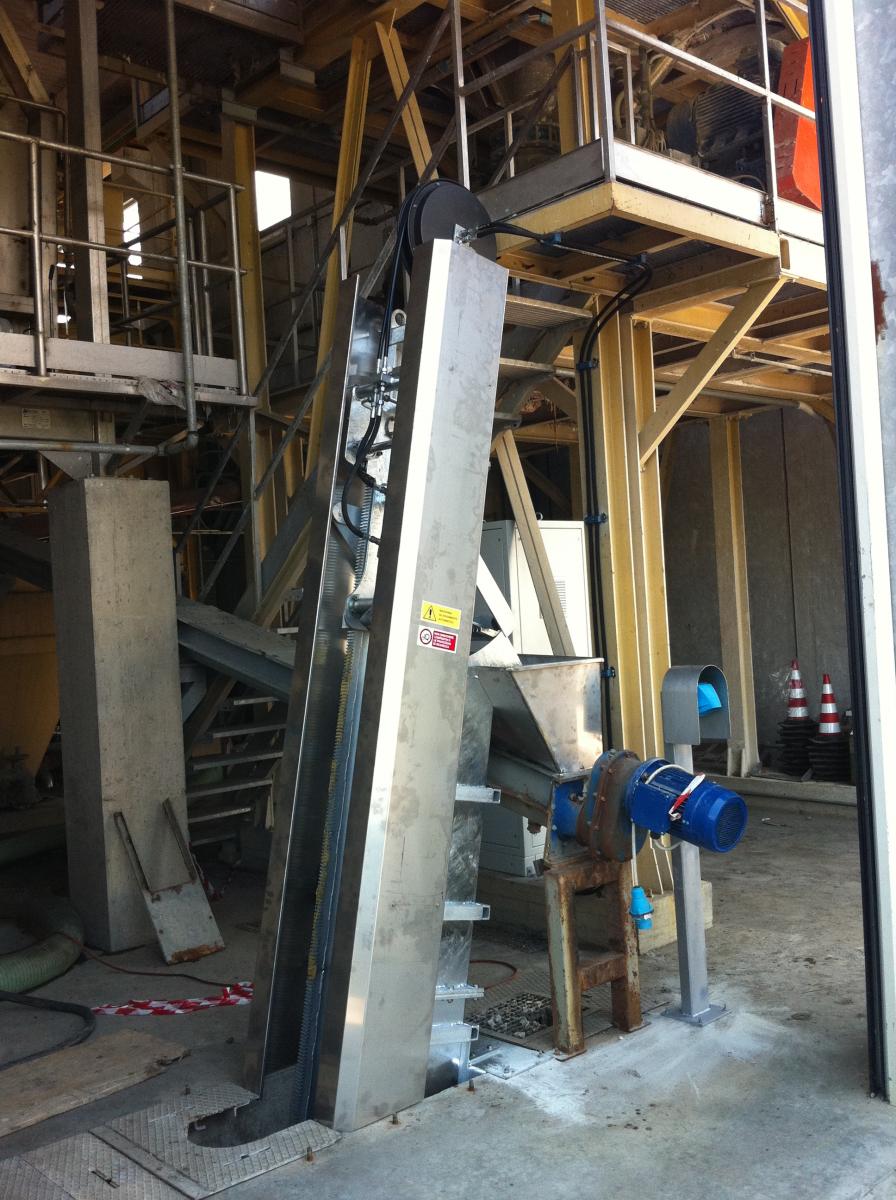

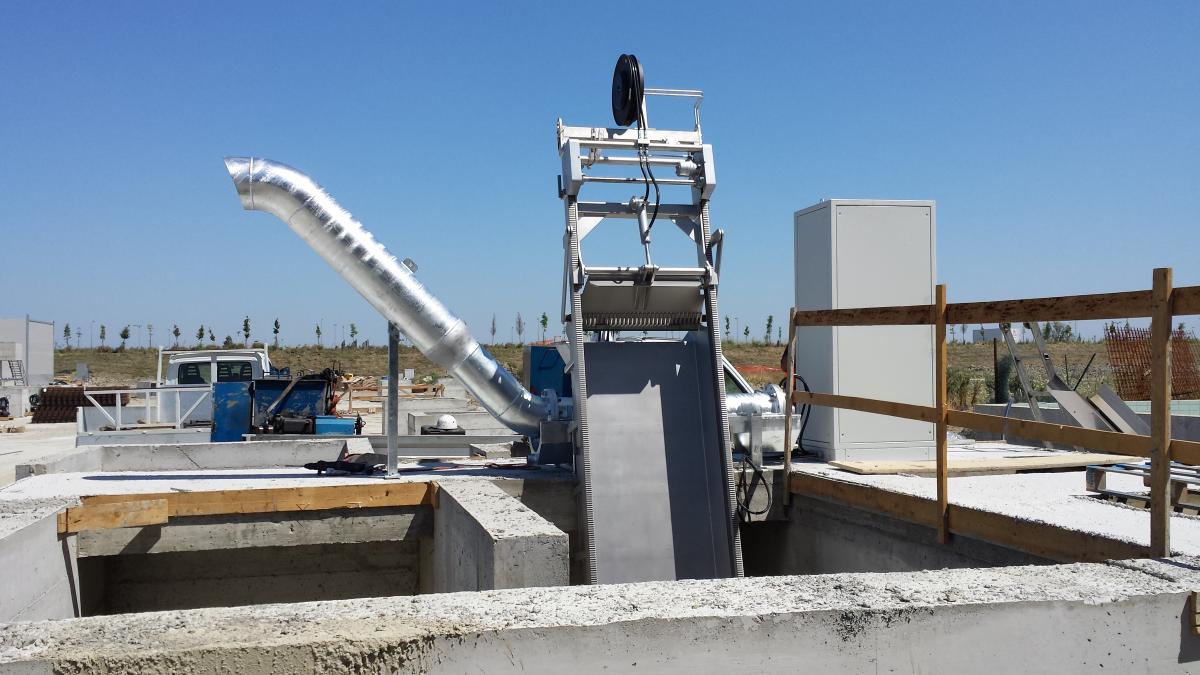

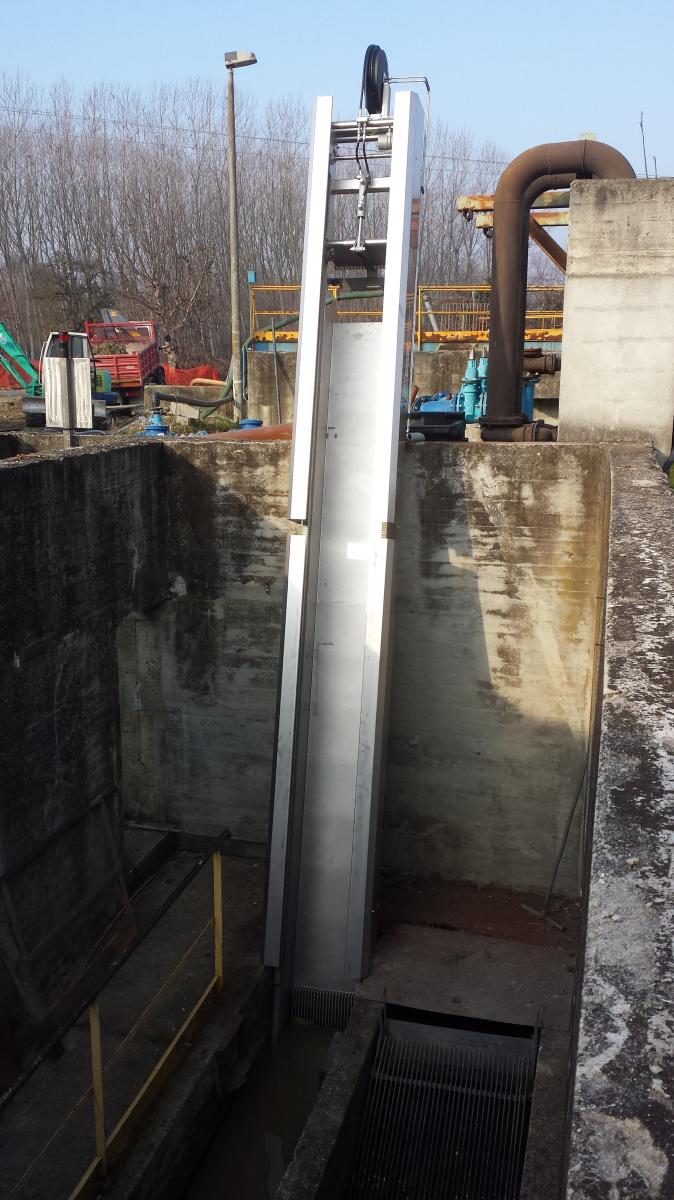

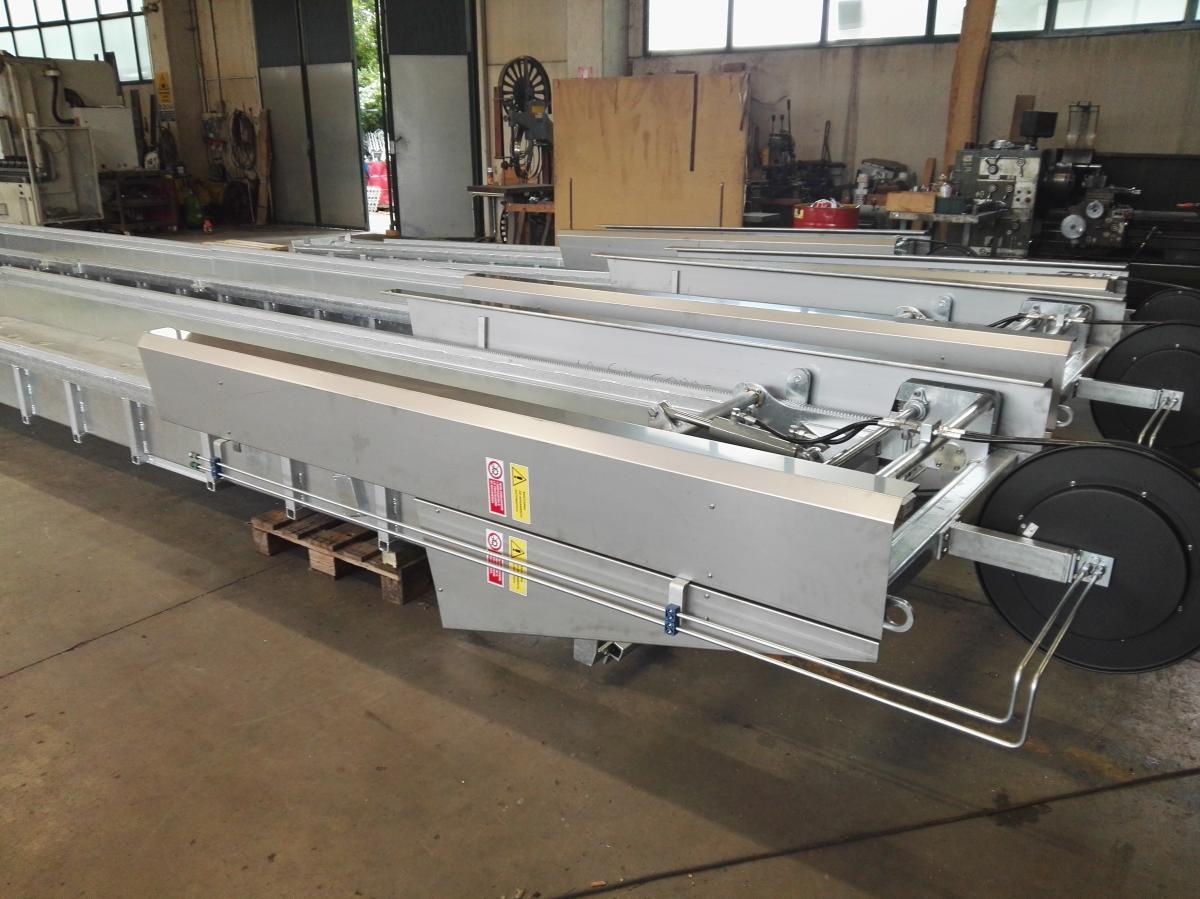

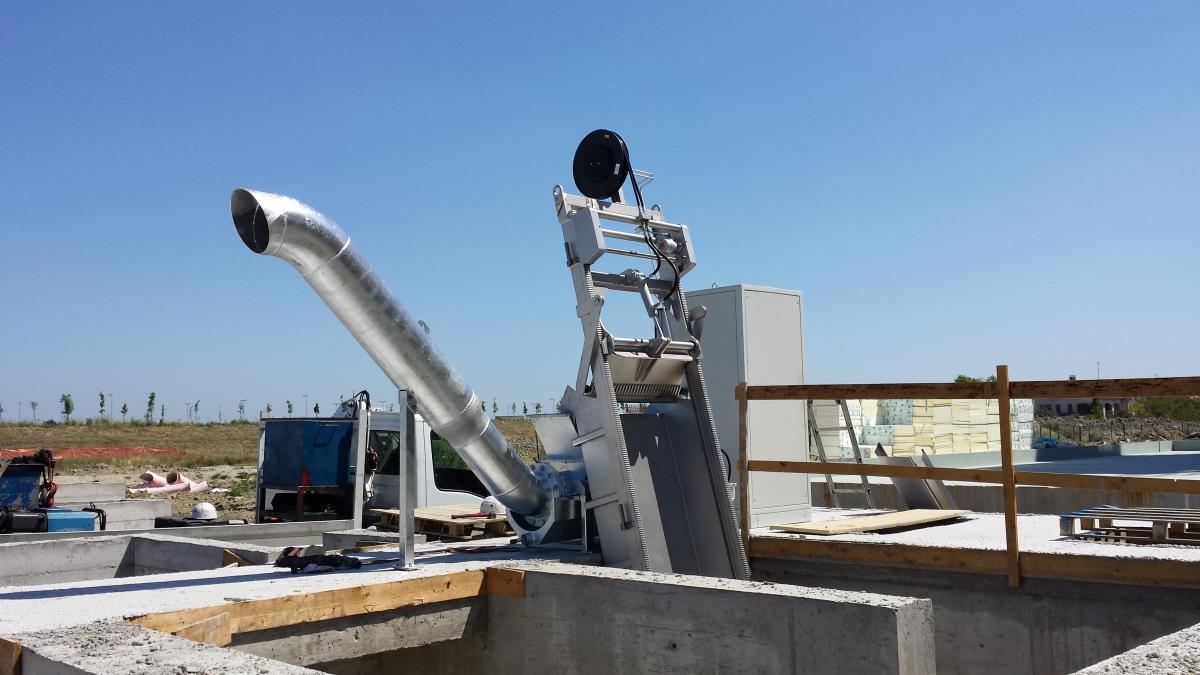

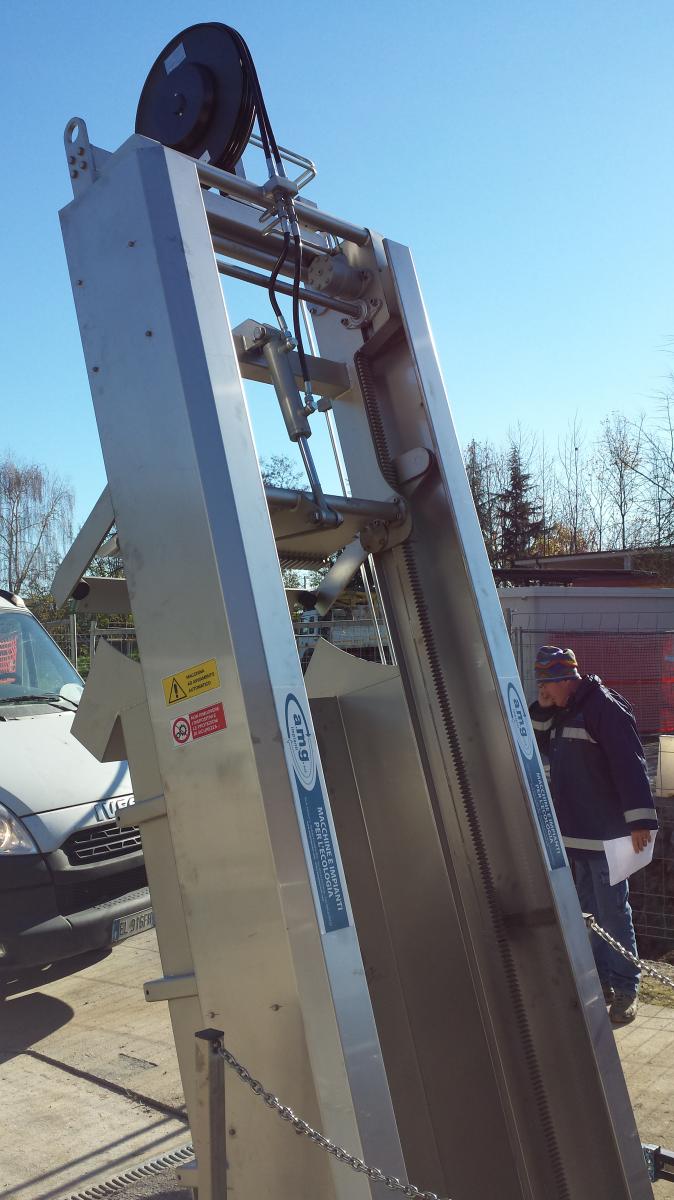

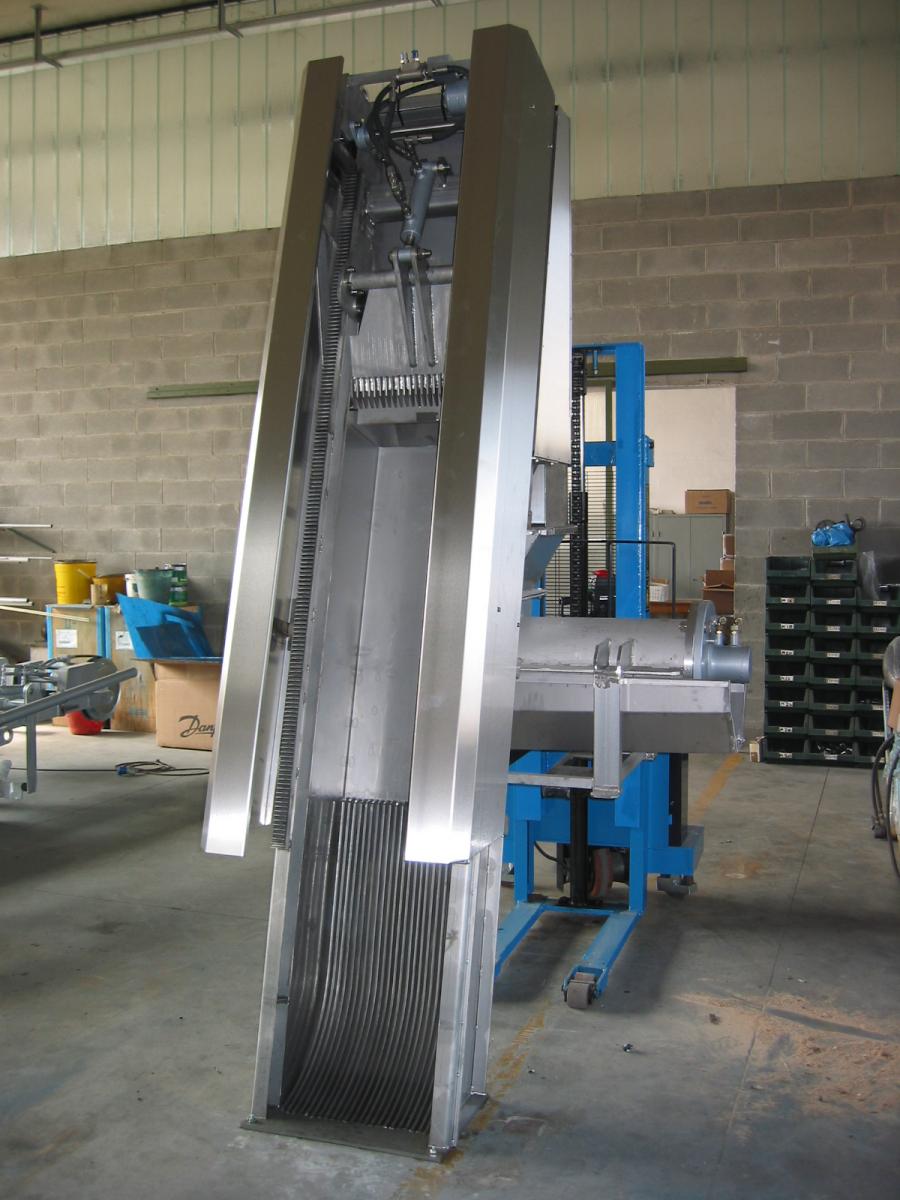

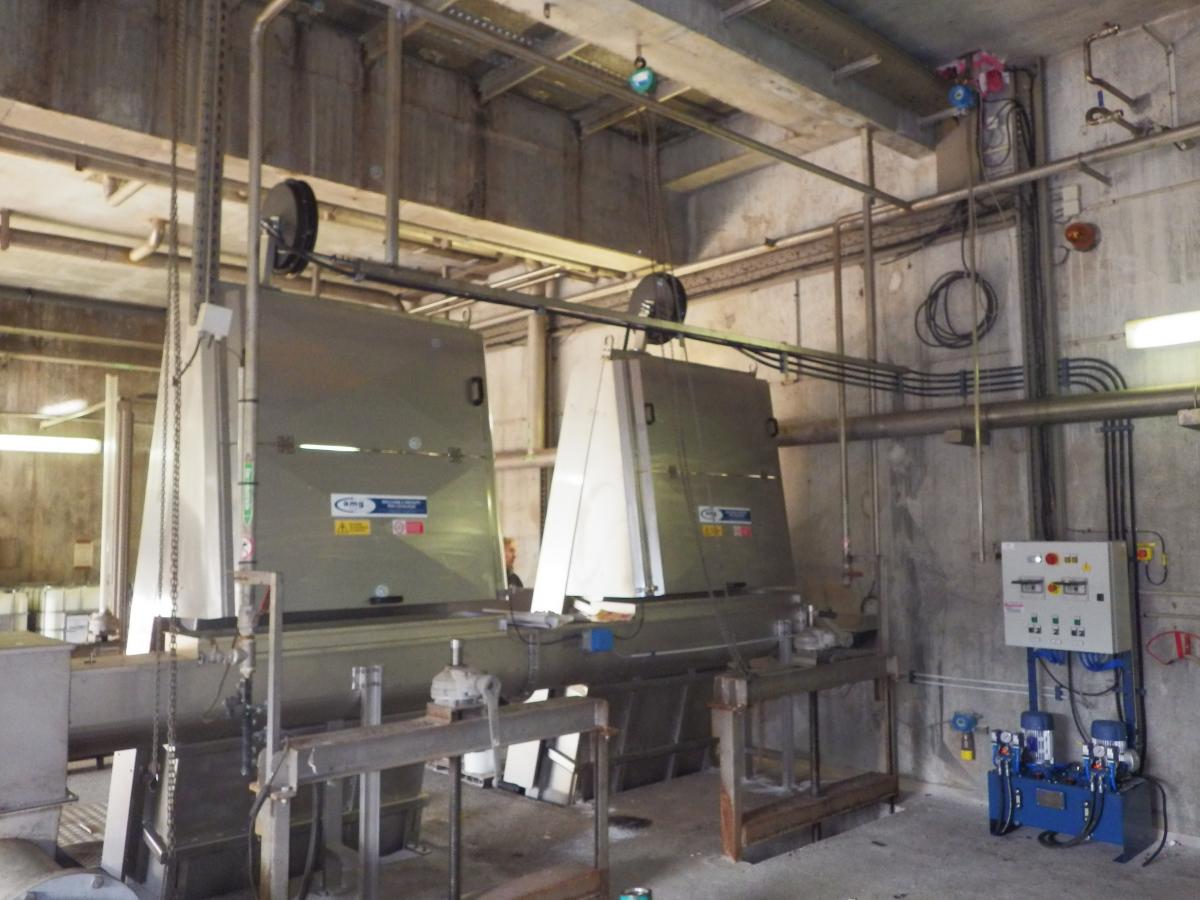

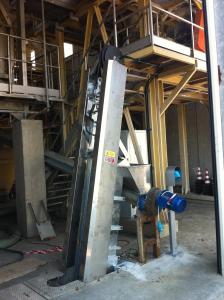

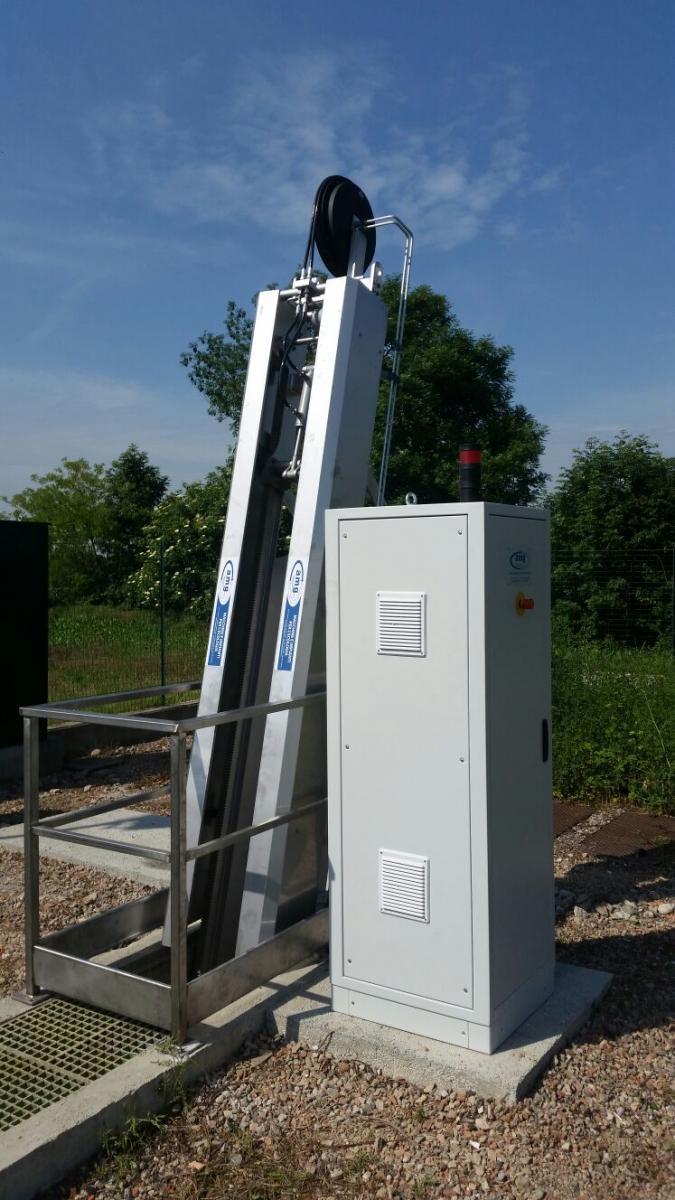

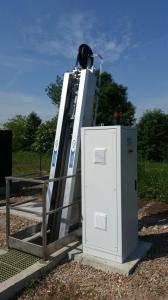

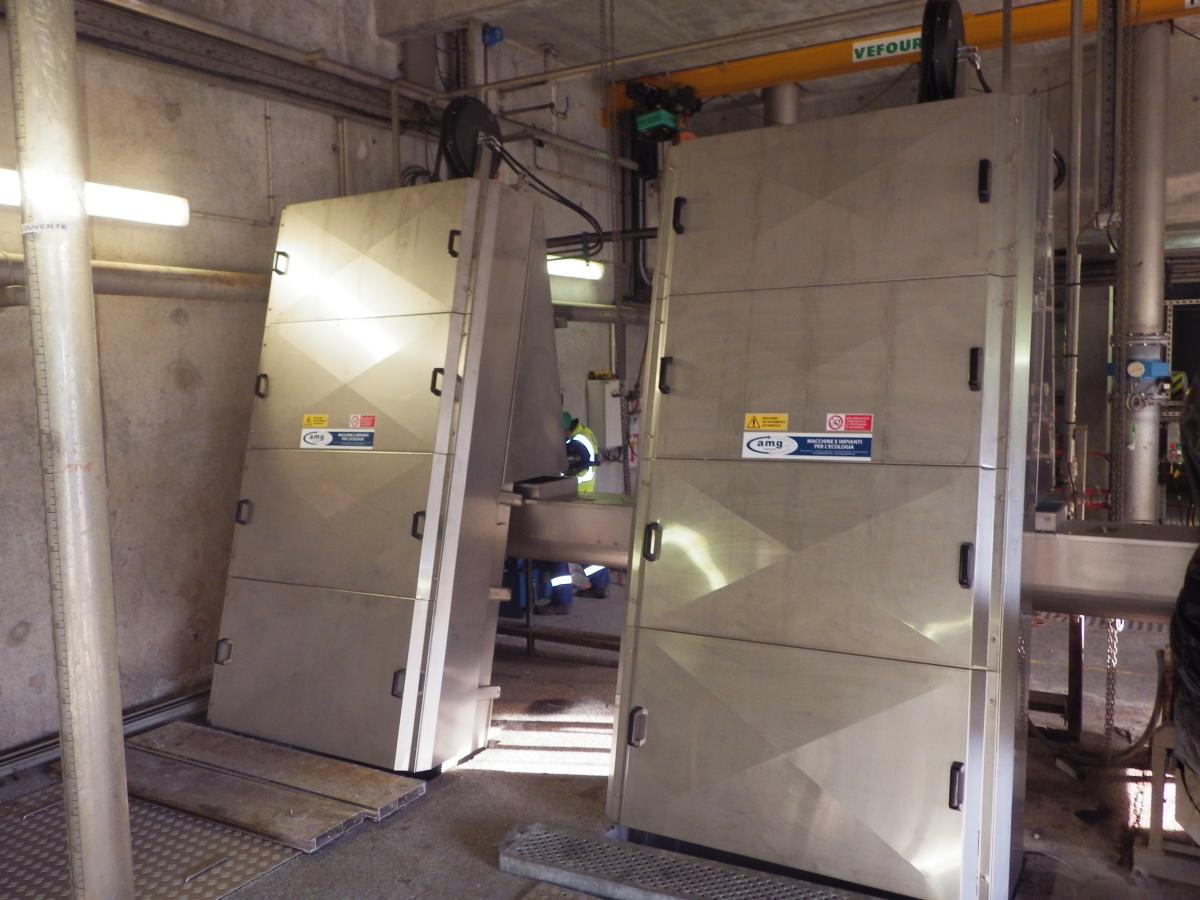

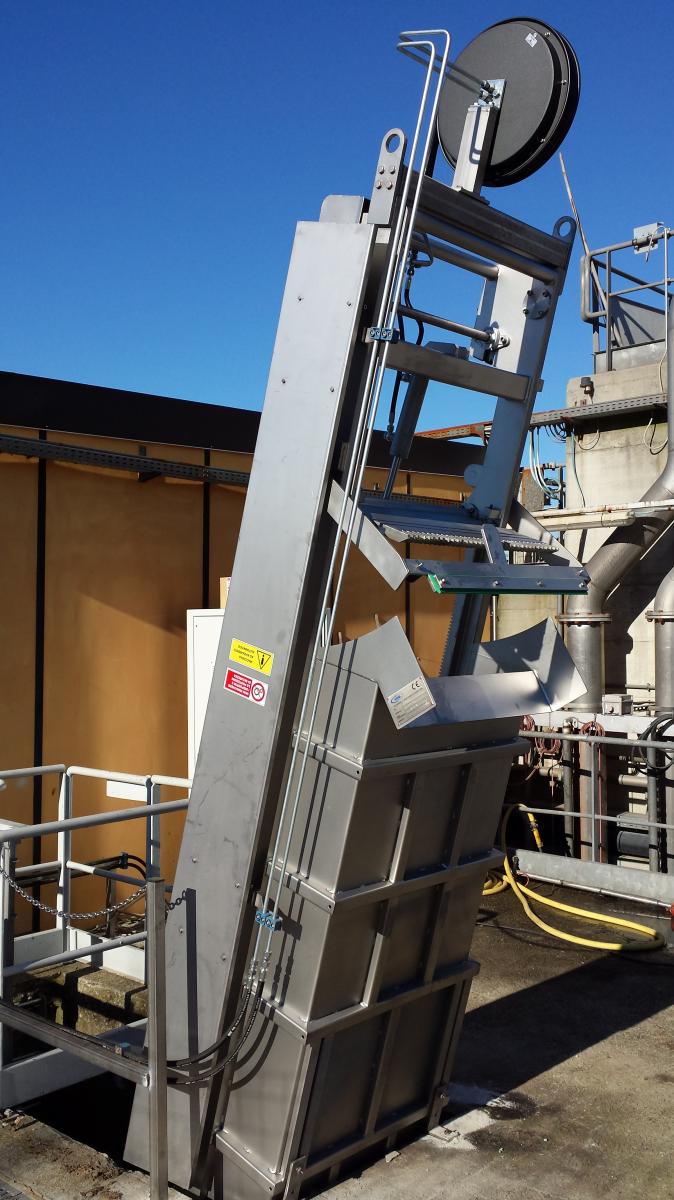

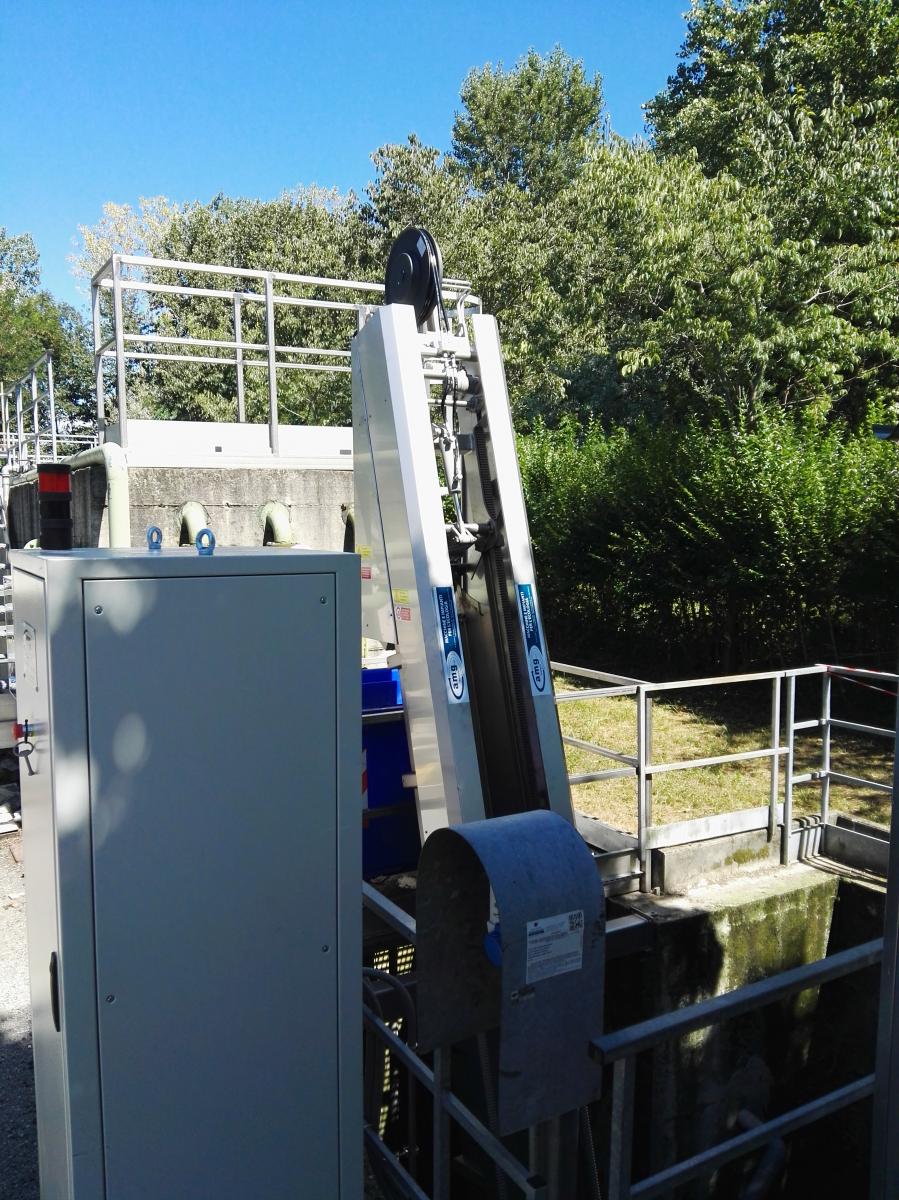

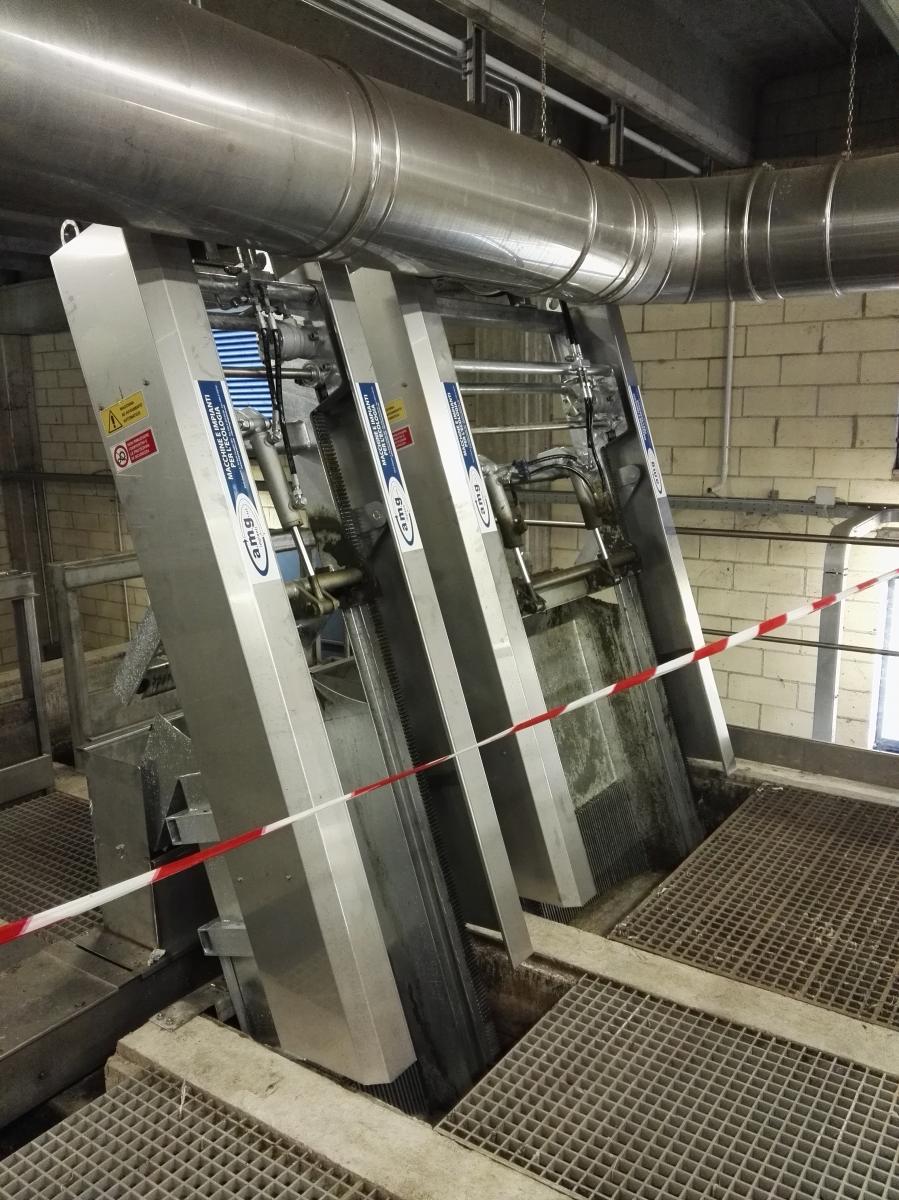

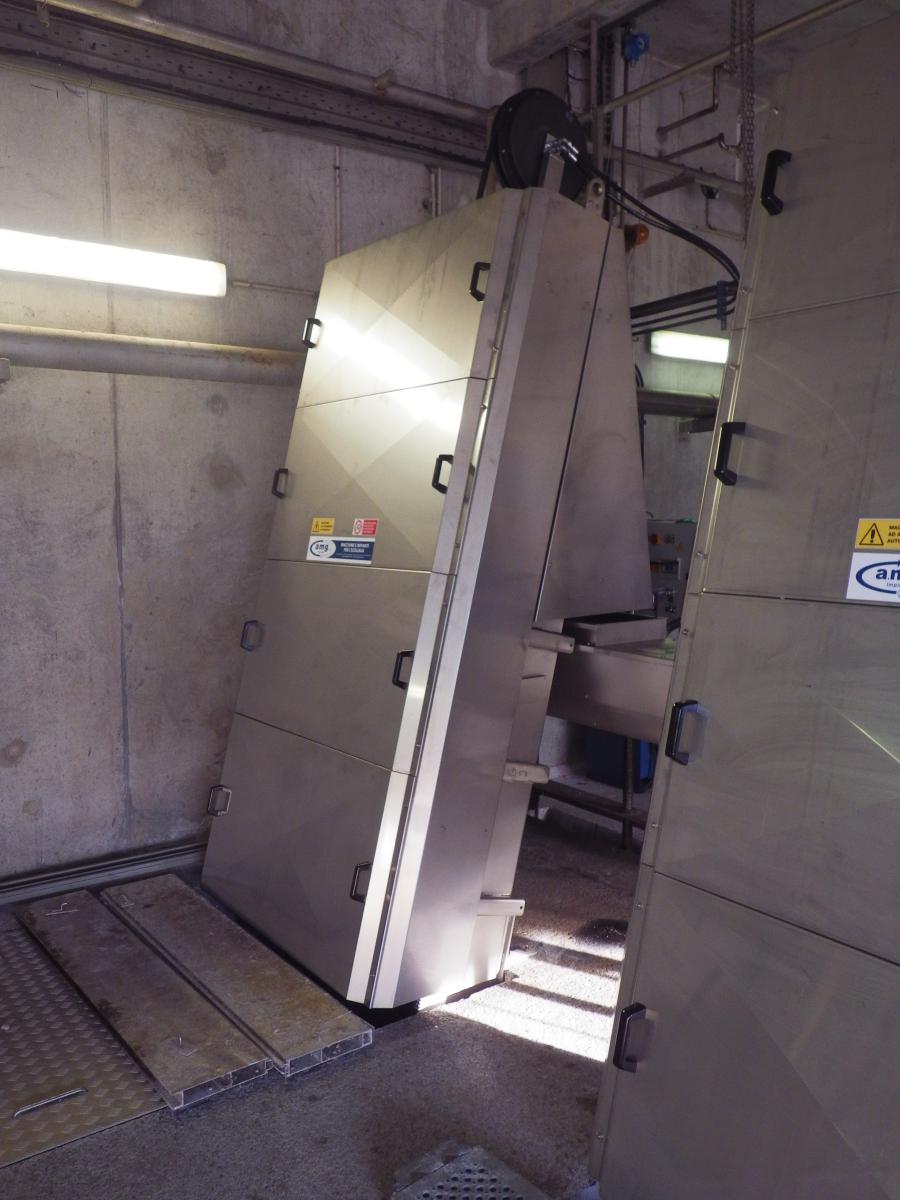

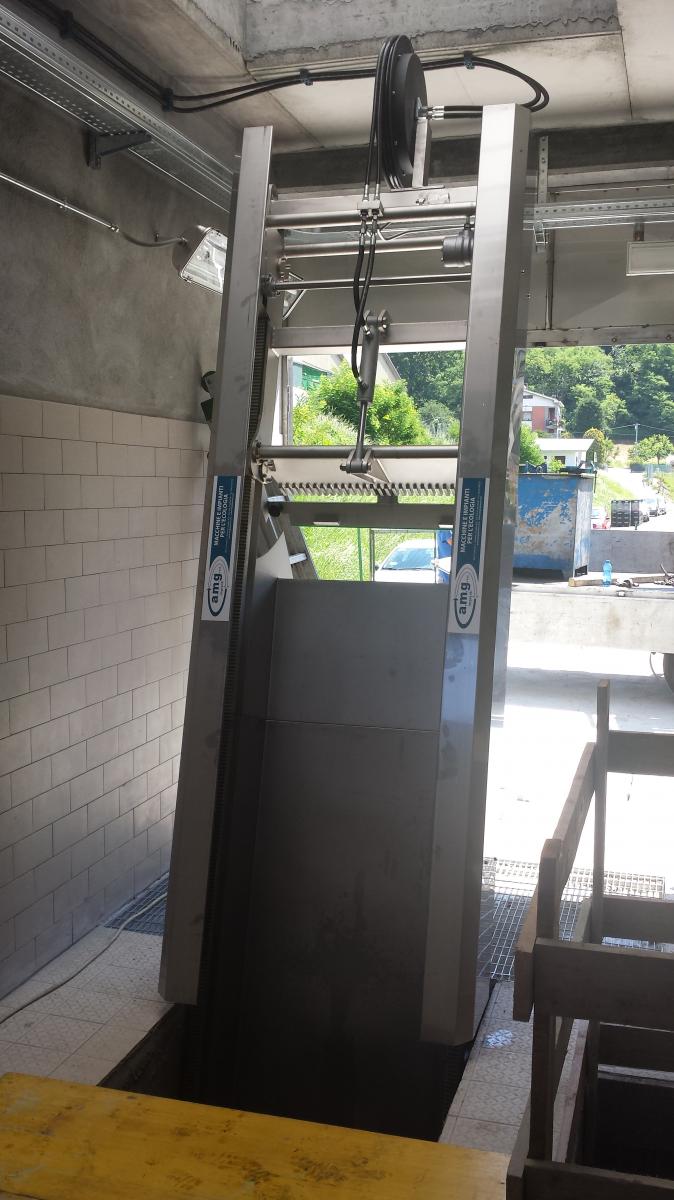

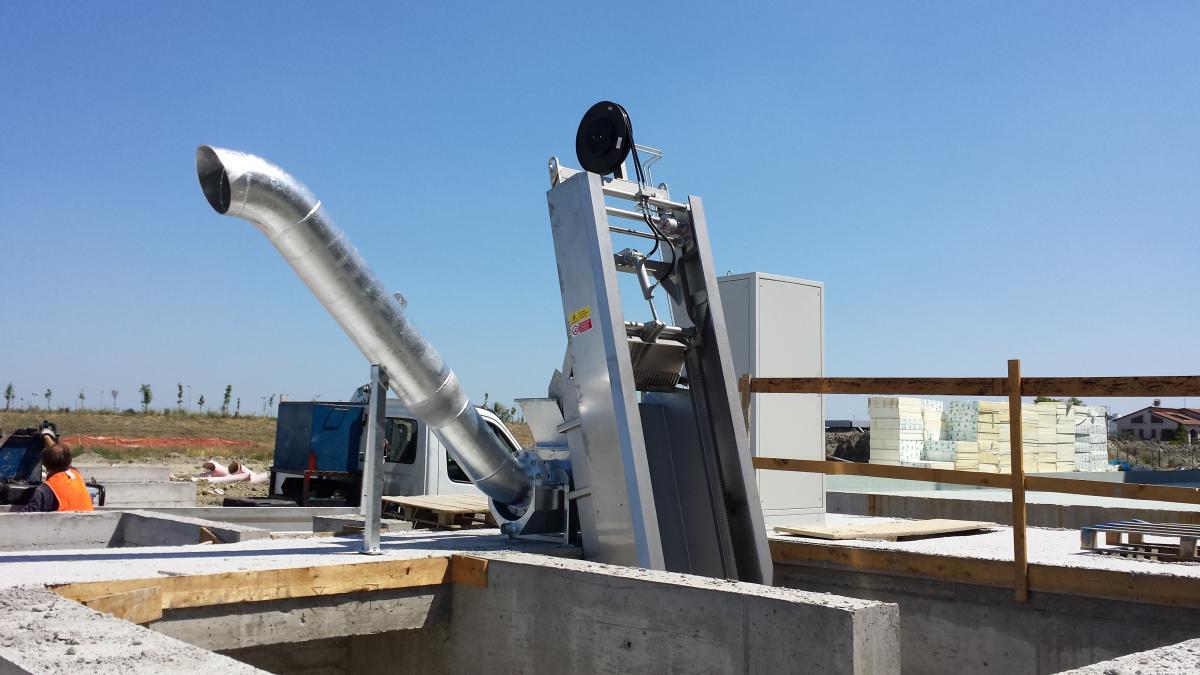

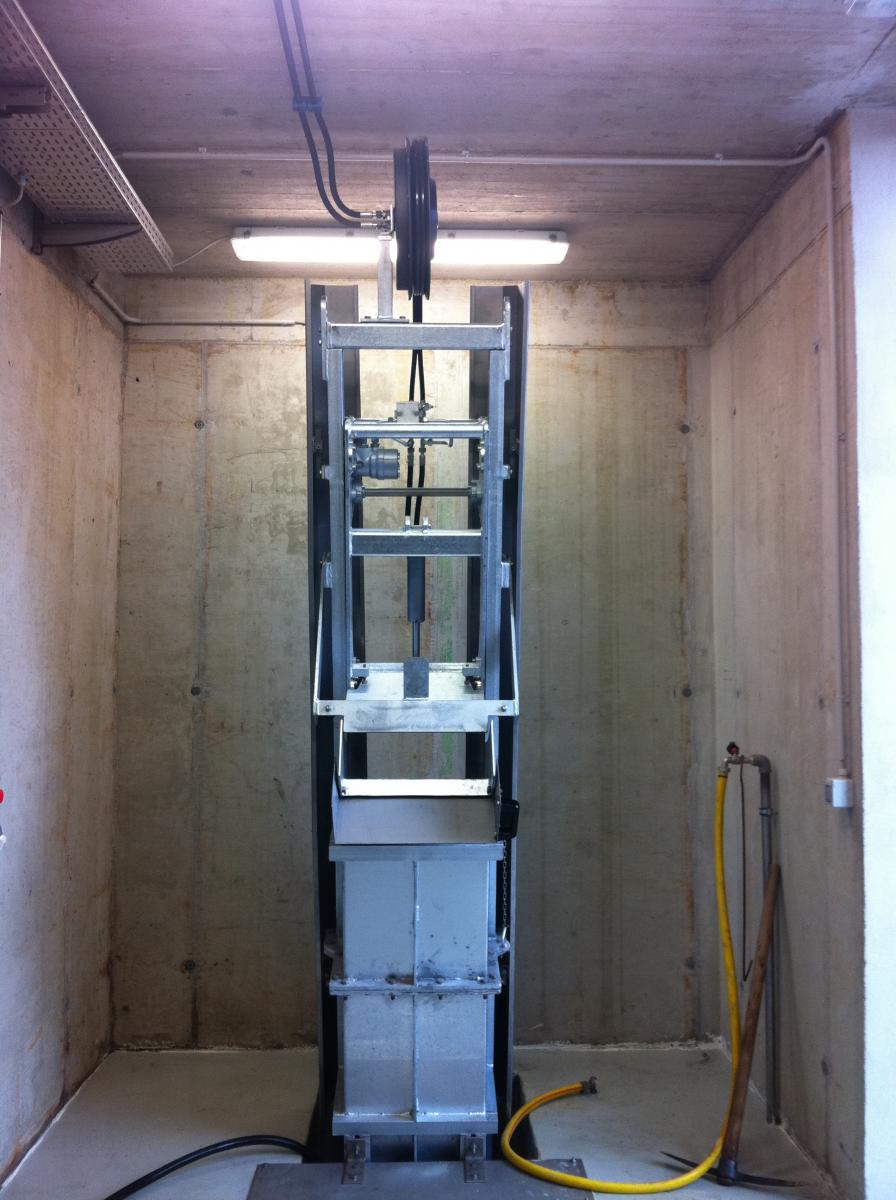

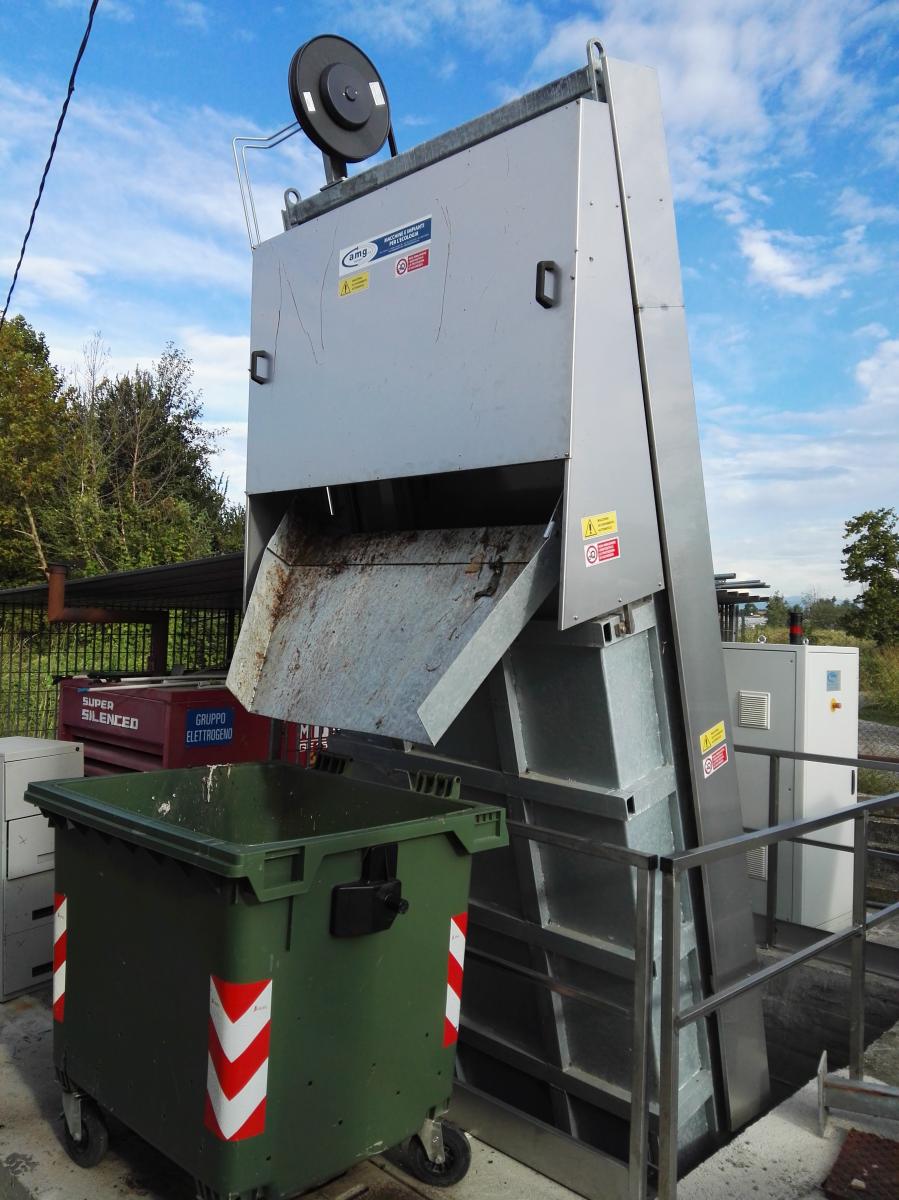

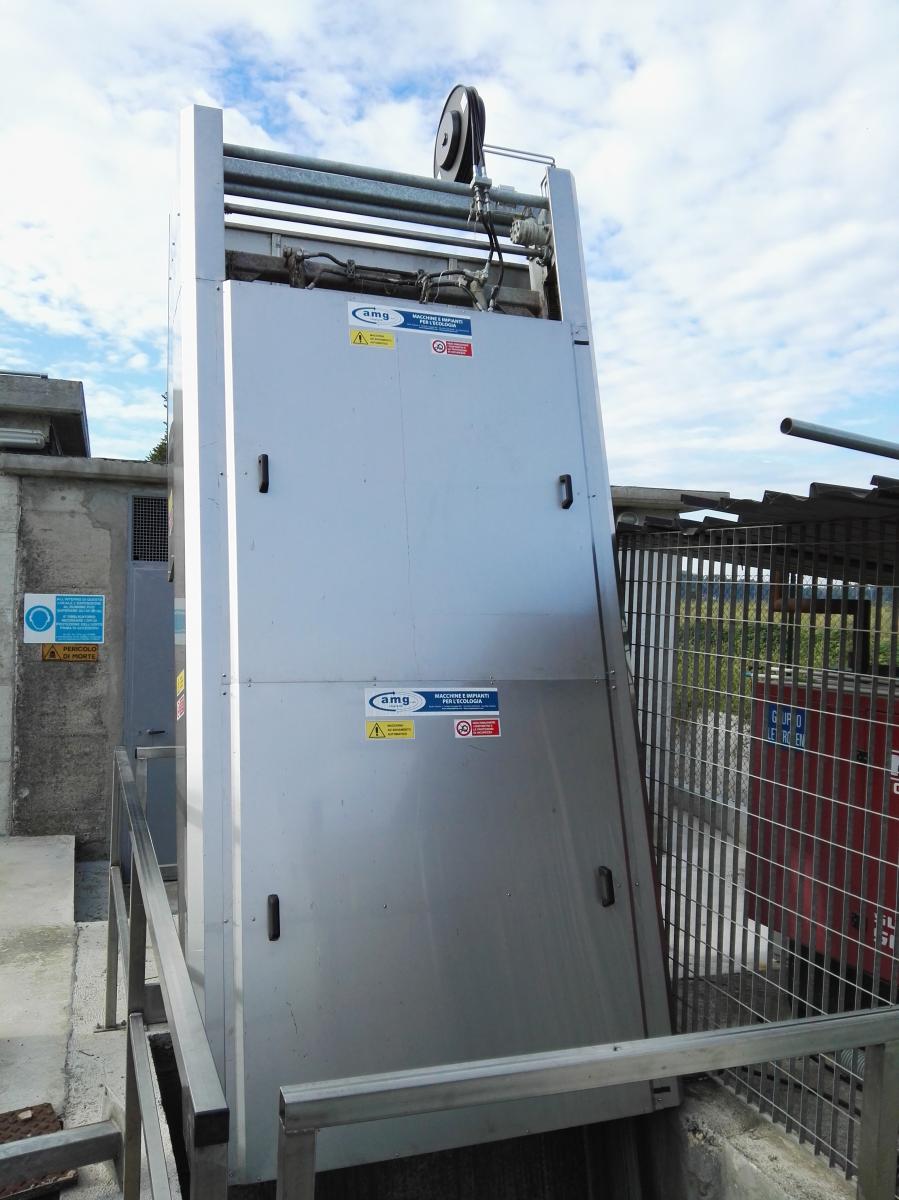

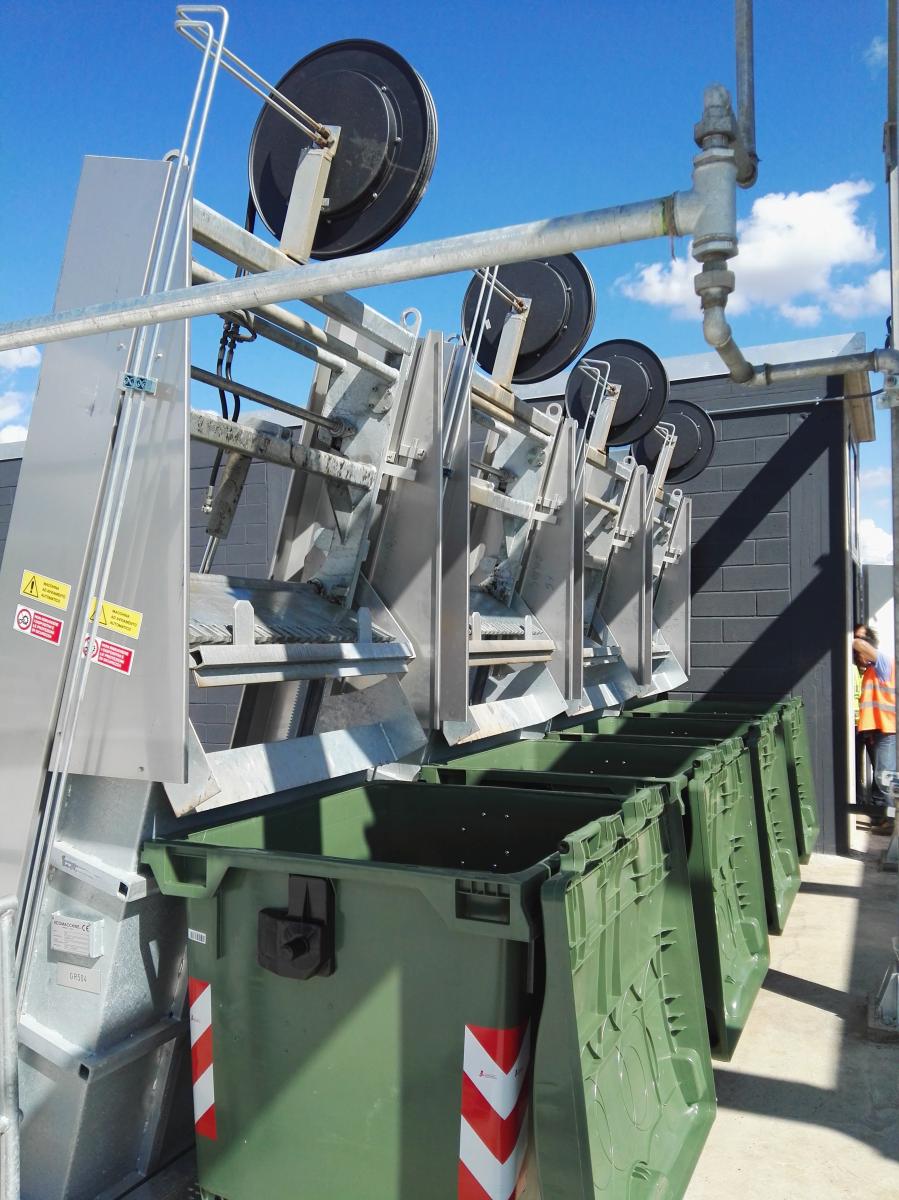

Griglia oleodinamica CMR Griglia oleodinamica CMR Griglie oleodinamiche CMR - Stabilimento FCA Cassino Griglie oleodinamiche CMR - Stabilimento FCA Cassino Griglie oleodinamiche CMR - Stabilimento FCA Cassino Griglie oleodinamiche CMR - Stabilimento FCA Cassino Griglie oleodinamiche CMR - Stabilimento FCA Cassino Griglie oleodinamiche CMR - Stabilimento FCA Cassino Griglie oleodinamiche CMR - Carterizzazione completa - Impianto di Thonon (Francia) - SAUR Griglie oleodinamiche CMR - Carterizzazione completa - Impianto di Thonon (Francia) - SAUR Griglie oleodinamiche CMR - Carterizzazione completa - Impianto di Thonon (Francia) - SAUR Griglie oleodinamiche CMR - Carterizzazione completa - Impianto di Thonon (Francia) - SAUR Griglie oleodinamiche CMR - Carterizzazione completa - Impianto di Thonon (Francia) - SAUR Griglie oleodinamiche CMR - Carterizzazione completa - Impianto di Thonon (Francia) - SAUR Griglia oleodinamica CMR Griglia oleodinamica CMR Griglia oleodinamica CMR Griglia oleodinamica CMR Griglia oleodinamica CMR - Impianto di sollevamento Termovalorizzatore di Parma Griglia oleodinamica CMR - Impianto di sollevamento Termovalorizzatore di Parma Griglia oleodinamica CMR - Impianto di sollevamento Termovalorizzatore di Parma Griglia oleodinamica CMR - Impianto di sollevamento Termovalorizzatore di Parma Griglia oleodinamica CMR - Impianto di sollevamento Termovalorizzatore di Parma Griglia oleodinamica CMR - Impianto di sollevamento Termovalorizzatore di Parma Griglia oleodinamica CMR - Impianto di sollevamento Termovalorizzatore di Parma Griglia oleodinamica CMR - Impianto di sollevamento Termovalorizzatore di Parma Griglia oleodinamica CMR - Impianto bottini di Castiglione Torinese (SMAT) Griglia oleodinamica CMR - Impianto bottini di Castiglione Torinese (SMAT) Griglie oleodinamica CMR - Impianto Monterotondo (ACEA) Griglie oleodinamica CMR - Impianto Monterotondo (ACEA) IMG_0230 IMG_0230 Griglie oleodinamica CMR - Impianto Porto San Felice di Palermo (AMAP) Griglie oleodinamica CMR - Impianto Porto San Felice di Palermo (AMAP) Griglia oleodinamica CMR - Impianto Gassino (SMAT) Griglia oleodinamica CMR - Impianto Gassino (SMAT) Griglia oleodinamica CMR - Impianto Gassino (SMAT) Griglia oleodinamica CMR - Impianto Gassino (SMAT) Griglia oleodinamica CMR - Impianto di Saluzzo (Alpi Acque) Griglia oleodinamica CMR - Impianto di Saluzzo (Alpi Acque) Griglia oleodinamica CMR carterizzata - Impianto di Azzano Mella (Acque Bresciane) Griglia oleodinamica CMR carterizzata - Impianto di Azzano Mella (Acque Bresciane) Griglia oleodinamica CMR - Impianto di Saluzzo (Alpi Acque) Griglia oleodinamica CMR - Impianto di Saluzzo (Alpi Acque) Griglie oleodinamica CMR - Impianto di Gornate Olona (Prealpi Servizi) Griglie oleodinamica CMR - Impianto di Gornate Olona (Prealpi Servizi) Griglia oleodinamica CMR - Impianto di San Felice Cimena (SMAT) Griglia oleodinamica CMR - Impianto di San Felice Cimena (SMAT) Griglia oleodinamica CMR - Impianto di Cafasse (SMAT) Griglia oleodinamica CMR - Impianto di Cafasse (SMAT) Griglie oleodinamica CMR - Impianto di Gornate Olona (Prealpi Servizi) Griglie oleodinamica CMR - Impianto di Gornate Olona (Prealpi Servizi) Griglia oleodinamica CMR carterizzata - Impianto di Azzano Mella (Acque Bresciane) Griglia oleodinamica CMR carterizzata - Impianto di Azzano Mella (Acque Bresciane) Griglia oleodinamica CMR - Impianto di Riva presso Chieri (SMAT) Griglia oleodinamica CMR - Impianto di Riva presso Chieri (SMAT) Griglia oleodinamica CMR carterizzata - Impianto di Azzano Mella (Acque Bresciane) Griglia oleodinamica CMR carterizzata - Impianto di Azzano Mella (Acque Bresciane) Griglie oleodinamiche CMR - Stabilimento FCA Cassino Griglie oleodinamiche CMR - Stabilimento FCA Cassino
